电催化CO₂还原技术可以利用新能源富余电力，将温室气体CO₂转化为具有一定经济价值的化学品和燃料，为实现双碳战略提供了一条潜在的技术路径。近期，化学与环境工程学院杨恒攀/何传新教授团队围绕电催化CO₂还原，在National Science Review，Advanced Functional Materials，Advanced Energy Materials等高水平期刊，发表了一系列研究论文。

（1）利用有机掺杂策略，将大量分子修饰在Pt纳米微晶中，从而改变了金属Pt的催化性质。通常在水溶液体系中占主导的电催化氢析出性能，被成功的转换为CO₂电还原性能。所制备的PtNPs@Th催化剂，可在酸性条件下将CO₂电还原为CH₄，同时表现出超过100小时的稳定性。该成果以“Molecular modification enables CO₂ electroreduction to methane on platinum surface in acidic media”为题，发表在National Science Review（IF=16.3），博士后蔡慧珠为共同第一作者。

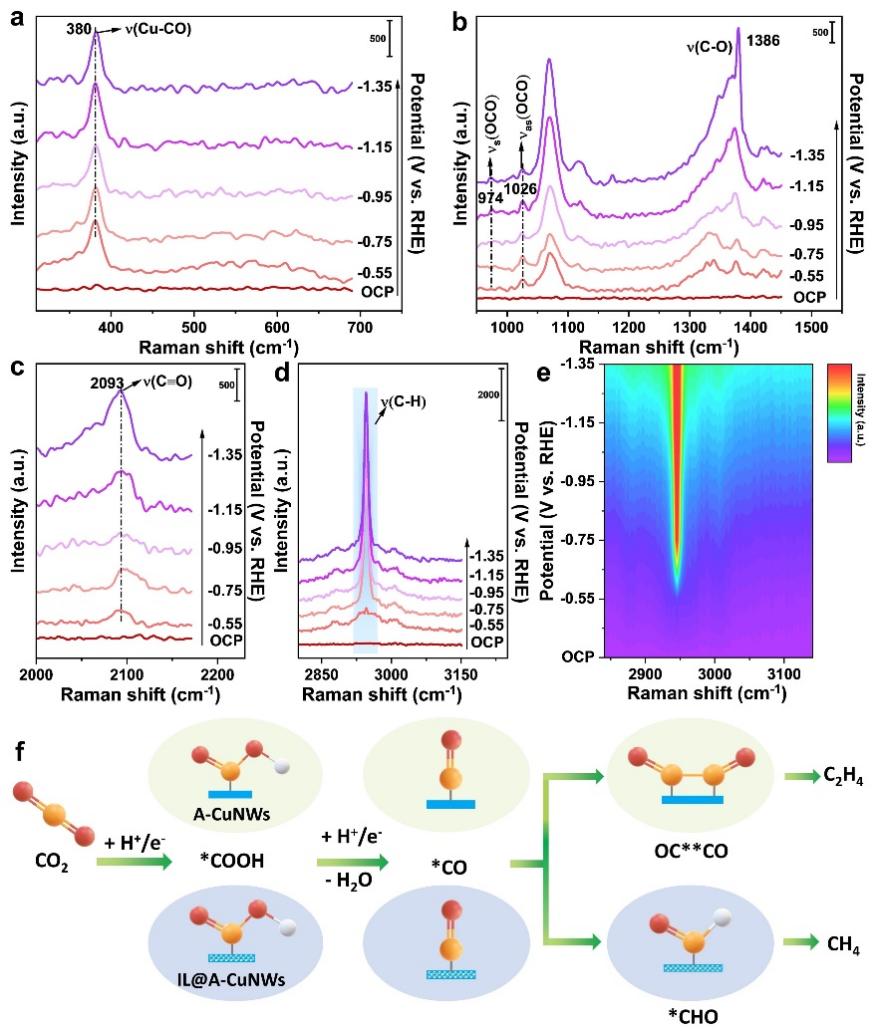

（2）CO₂电还原主要发生在三相界面，而界面性质可以直接影响反应路径。虽然Cu基材料能够产生大量的醇类和烃类，但很难精确调控反应界面以获得特定的目标产物。通过离子液体（例如[Bmim][PF₆]）的引入，成功调控了Cu表面的界面性质，从而改变了CO₂电还原的反应路径。实验结果表明，Cu基催化剂的主要产物可以从C₂H₄（法拉第效率，FE为71.1%）转换为CH₄（FE为67.2%）。该成果以“Ionic Liquid-Induced Product Switching in CO₂ Electroreduction on Copper Reaction Interface”为题，发表在Advanced Functional Materials（IF=18.5），博士后蔡慧珠为第一作者。

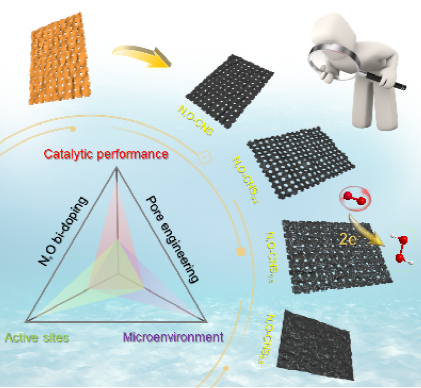

（3）通过有限元模拟的预测，采用杂原子前驱体预聚合和孔工程的策略，构建了微/介孔N,O共掺杂碳纳米片。碳纳米片上独特的微/介孔结构可以促进氧气的富集和质子的消耗，从而形成局部伪碱性的微环境。此外，N和O的双掺杂优化了*OOH中间体的吸附能，提高了碳材料的固有活性，在中性介质下实现了极高的H₂O₂产率。该成果以“Unveiling Favorable Microenvironment on Porous Doped Carbon Nanosheets for Superior H₂O₂ Electrosynthesis in Neutral Media”为题，发表在Advanced Energy Materials（IF=29.4），博士后景铃胭为第一作者。

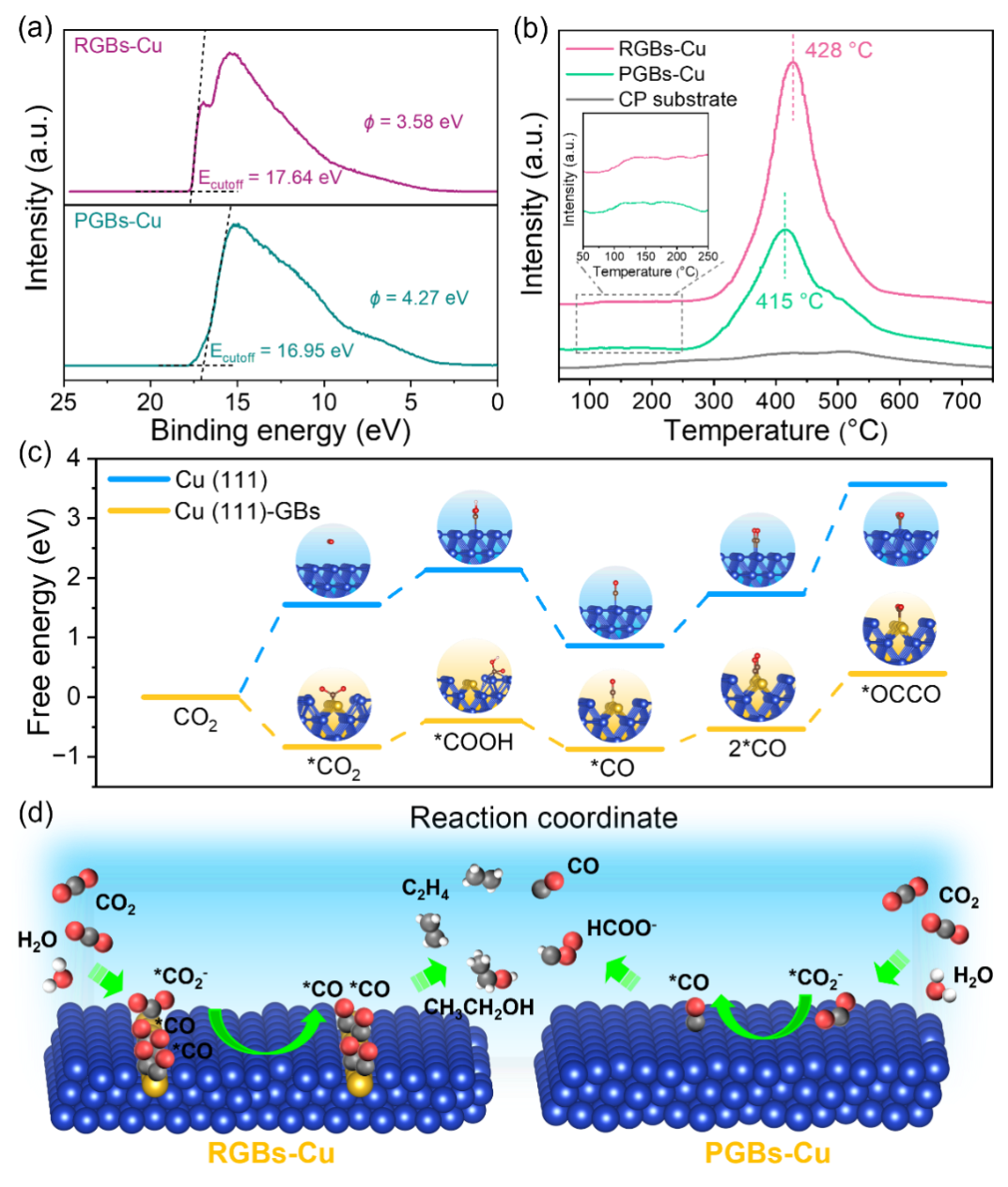

（4）利用金属有机框架（MOF）的空间限域效应，成功原位合成了具有丰富晶界的铜纳米颗粒催化剂。在该催化剂中，晶界的丰富存在改变了周围原子的电子结构，从而影响了中间体的吸附强度，并创造了一个富含*CO的局部微环境，这对于多碳产物的生成极为有利。同时，这种原位生成的晶界显示出良好的稳定性，避免了在电解条件下的二次重构，从而能够更有效地揭示构效关系。该成果以“Constructing Favorable Microenvironment on Copper Grain Boundaries for CO₂ Electro-conversion to Multicarbon Products”为题，发表在Nano Letters（IF=9.6）上，博士生孔艳为第一作者。

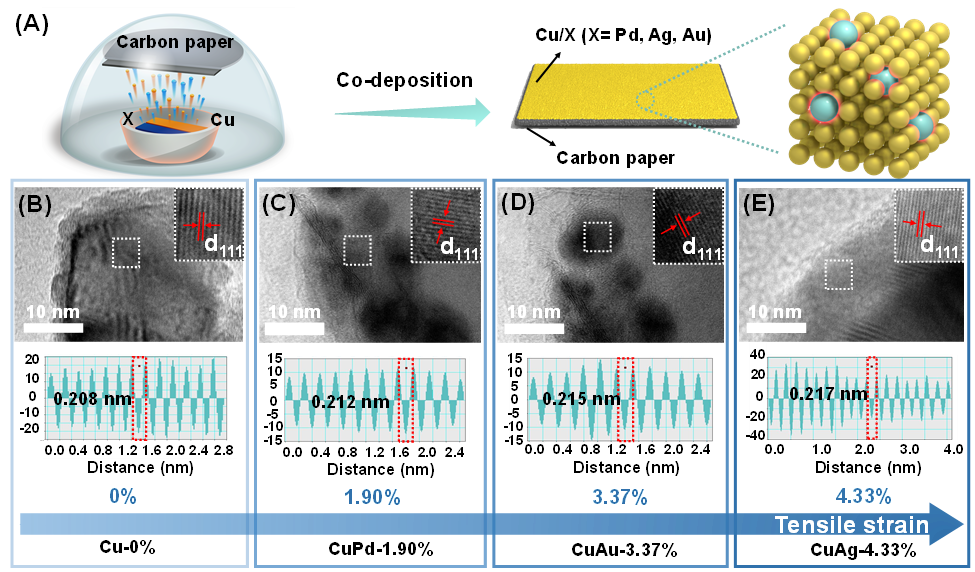

(5) 利用简单的双金属共蒸镀策略，成功将少量异质金属原子（Pd、Au、Ag）引入铜晶格中。基于异质原子与Cu原子之间的原子半径差异，成功构建了不同晶格拉伸应变程度的Cu基催化剂，有效改变了活性位点的电子结构，影响关键反应中间体的吸附行为，从而提升CO₂电还原的多碳产物的选择性。该成果以“Heteroatom-induced tensile strain in Copper lattice boosts CO₂ electroreduction toward multi-carbon products”为题，发表在 Carbon Energy （IF=19.5），硕士研究生翟志扬为第一作者。
